真空热压罐=普通热压罐+内置高真空系统，是碳纤维/复材高端固化的标准设备，核心就是“真空+高温+高压”三场协同，把孔隙压到<1%、强度做到最高。

　　一、它和“普通热压罐”有啥不一样？

　　很多人会混：

　　普通热压罐：靠“真空袋”在工件侧抽真空，罐内是正压（空气/氮气）；

　　真空热压罐：罐内本身可抽高真空（≤10Pa），再叠加工件真空袋，双重排气；升温、加压全程可在真空/低氧气氛下进行。

　　简单记：真空热压罐 = 罐内真空 + 工件真空袋 + 高温高压，排气更彻底、防氧化更好、质量更稳。

　　二、核心原理（怎么干活）

　　标准流程：装料→封真空袋→罐内抽高真空→升温→充氮/空气加压→保温保压→可控冷却→破真空→出罐

　　真空（双级）：罐内≤10Pa + 袋内≤5Pa，把层间空气、挥发分几乎抽干净；

　　高温：环氧120–180℃、双马/氰酸酯200–250℃，降树脂粘度、促交联；

　　高压：0.5–1.2MPa（航空常用0.6MPa），压实铺层、抑制孔隙、提高纤维含量（55–65%）。

　　三、设备构成（关键系统）

　　比普通热压罐多了高真空机组+密封+氧控：

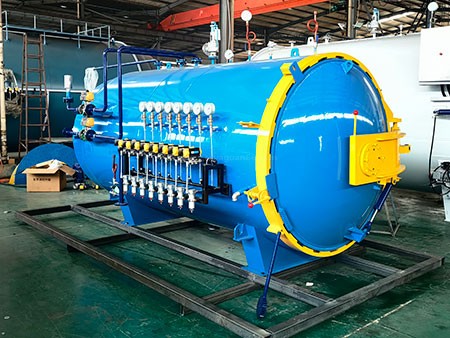

　　1. 罐体：卧式压力容器，碳钢/不锈钢，直径1–6m、长2–20m，承压1.5–2.5MPa、耐温250–400℃；

　　2. 真空系统：机械泵+罗茨泵+分子泵（可选），极限真空≤5Pa，配真空计、挡板阀；

　　3. 加热/冷却：电加热/导热油 + 大功率循环风机，温场均匀性±1℃，升温1–2℃/min、冷却≤2℃/min；

　　4. 加压/气氛：氮气/空气增压，压力精度±0.01MPa；氧含量监测（≤2%），超了自动氮置换；

　　5. 控制：PLC+HMI，多段温压真空曲线可编程，数据追溯、报警联锁；

　　6. 安全：超温/超压/真空异常/氧含量超限联锁，安全泄压、防爆、应急水冷。

　　四、典型工艺参数（碳纤维/航空级）

　　真空：罐内≤10Pa、袋内≤5Pa，全程维持；

　　温度：室温→180℃（环氧），2℃/min，保温2h；

　　压力：0.6MPa（氮气），升温至80℃时开始加压；

　　冷却：≤2℃/min至60℃出罐；

　　周期：8–12h/炉。

　　五、优点（为什么贵还要用）

　　✅ 孔隙率极低：<1%，比普通热压罐更稳；

　　✅ 防氧化好：真空/低氧环境，高温树脂不氧化、不变色；

　　✅ 性能顶级：纤维含量高、层间结合强，强度/模量更高；

　　✅ 适合高端材料：双马、氰酸酯、热塑性预浸料等高耐热体系；

　　✅ 复杂大件：机翼、机身、整流罩、卫星结构等一体化成型。

　　六、缺点

　　❌ 投资大：比同规格普通热压罐贵20–40%；

　　❌ 能耗高：真空机组+加热+风机，耗电高；

　　❌ 周期长：单炉8–12h，效率低于模压/RTM；

　　❌ 维护复杂：真空密封、泵组、氧控需定期维护。

　　七、应用场景

　　✈️ 航空航天：军机/民机机翼、机身、尾翼、雷达罩、发动机罩、卫星结构、火箭整流罩；
