复合材料热压罐（Autoclave）是制造高端碳纤维/树脂基复材构件的核心装备，通过高温、高压、真空协同环境，让预浸料固化成型，主打低孔隙率、高强度、性能一致，是航空航天主承力件的首选工艺。

　　一、核心原理

　　把铺叠好的预浸料封入真空袋，入罐后完成“真空排气→高温熔融→高压密实→恒温固化→控温冷却”闭环：

　　真空：袋内抽至≤5Pa，排除层间气泡，避免孔隙缺陷。

　　高温：80–400℃可调，降低树脂粘度，使其充分浸润纤维。

　　高压：0.2–2.5MPa（常用0.5–1.5MPa），压实铺层、挤出残余气体，提升纤维体积含量与强度。

　　均匀性：罐内温场±1–2℃、压力±0.01MPa，确保整件性能一致。

　　二、设备构成（八大系统）

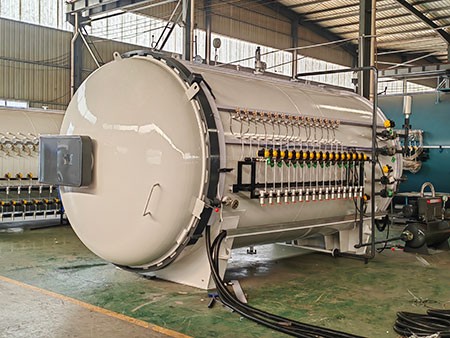

　　罐体：碳钢/不锈钢压力容器，卧式圆柱、快开法兰，承压耐高温。

　　加热/冷却：电加热/导热油+循环风机，升温0.1–10℃/min、冷却0.5–15℃/min。

　　加压：空气/氮气增压，配精密调压与安全泄压。

　　真空：机械泵+罗茨泵，极限真空≤5Pa。

　　鼓风：大功率风机+导流结构，保证温压均匀。

　　控制：PLC+HMI，多段温压曲线可编程，存储≥100组工艺，支持数据追溯。

　　安全：超温/超压/真空异常联锁，泄压响应<10ms。

　　工装：轨道/架车，方便模具进出与定位。

　　三、典型工艺参数（航空级）

　　温度：室温→120–180℃（常用180℃），保温1–4h。

　　压力：0.6–1.2MPa，全程保压。

　　真空：≤10Pa，固化阶段维持。

　　周期：6–12h/炉（含升降温）。

　　四、优缺点

　　✅ 优点

　　性能顶级：孔隙率<1%，纤维体积含量55–65%，强度/模量高。

　　形状自由：适合大尺寸、复杂曲面（机翼、机身、整流罩）。

　　批量稳定：参数闭环控制，批次一致性好。

　　材料兼容广：适配环氧、双马、聚酰亚胺等预浸料。

　　❌ 缺点

　　成本高：设备昂贵、能耗大、真空袋耗材一次性。

　　周期长：单炉耗时数小时，效率低于模压/RTM。

　　尺寸受限：工件尺寸由罐体内径/长度决定。

　　五、应用领域

　　航空航天：飞机机翼/机身/尾翼、发动机罩、直升机旋翼、卫星结构、火箭整流罩。

　　国防军工：导弹弹体、雷达罩、装甲车辆部件。

　　高端交通：F1单体壳、高铁车厢、新能源汽车碳纤维底盘。

　　其他：风电大型叶片、医疗器械、高端体育器材（自行车架、球拍）。

　　六、与其他工艺对比

　　工艺   孔隙率   适用形状   成本   周期

　　热压罐   <1%   复杂曲面/大尺寸   高   长

　　模压   1–3%   简单/中等复杂   中   短

　　RTM   2–5%   中等复杂   中   中

　　七、发展趋势

　　大型化：超大型罐（直径≥6m、长度≥20m）适配宽体机部件。

　　智能化：数字孪生仿真、AI参数优化、自动装卸与工艺闭环。

　　节能化：热回收（≥85%）、变频驱动、智能能源管理。

　　低成本化：快速固化树脂、非热压罐工艺（如OOA）逐步替代部分场景。
